球漲式堵頭 — 安裝
加工臺階孔:
1、臺階孔的加工要求及公差必須按照參數表進行加工。
2、圓度誤差必須小于 t=0.05mm。
3、如有硬度高的工件，臺階孔加工粗糙度需滿足 Ra=3.2～6.3。
4、在加工臺階孔時避免縱向傷痕和槽線，否則會導致泄露風險。
安裝過程:
1、封堵時，把球漲式堵頭置入安裝孔中（保持球面向 上），確保套筒上沿不能高于工件表面輪廓，然后借助 手錘和合適的沖頭將鋼球壓入套筒內并低于套筒表面 輪廓即可；如圖
2、如果工藝孔沒有臺階孔，或臺階孔的厚度不能滿足 要求，需在安裝過程中對套筒的底部提供支撐，并確保 安裝過程能正常進行。
球漲式堵頭 — 工具

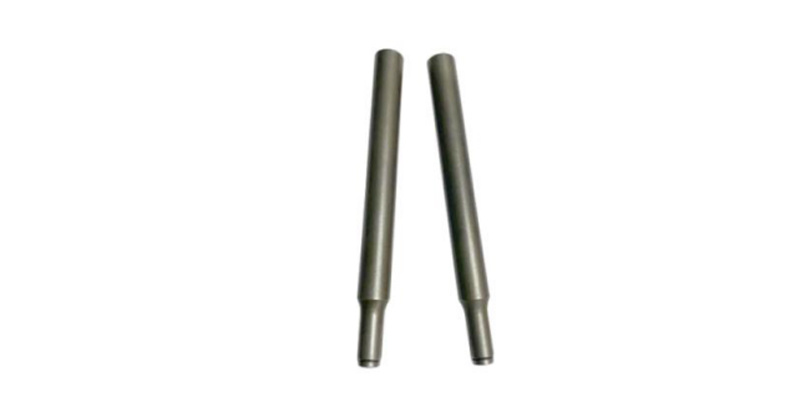

壓桿-01
少量安裝球漲式堵頭時可以 通過手錘和安裝沖頭來裝配

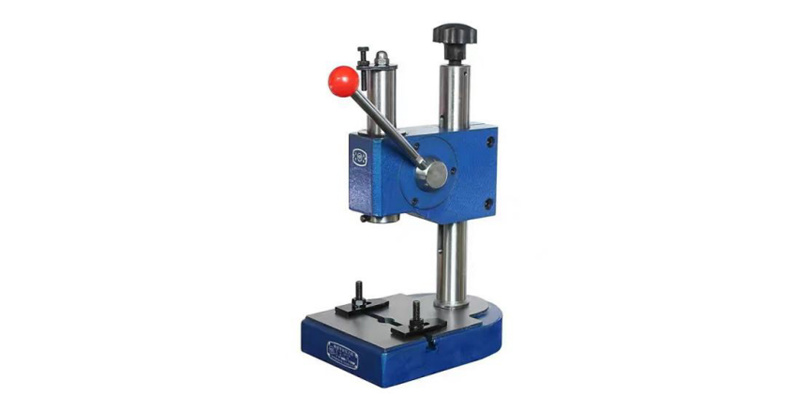

手工壓機-02
在手工安裝力度和精度難以 掌控下，我們建議選用安裝 行程可控制的設備來進行裝 配?？蛇x用行程可控制的手 工壓力機進行裝配

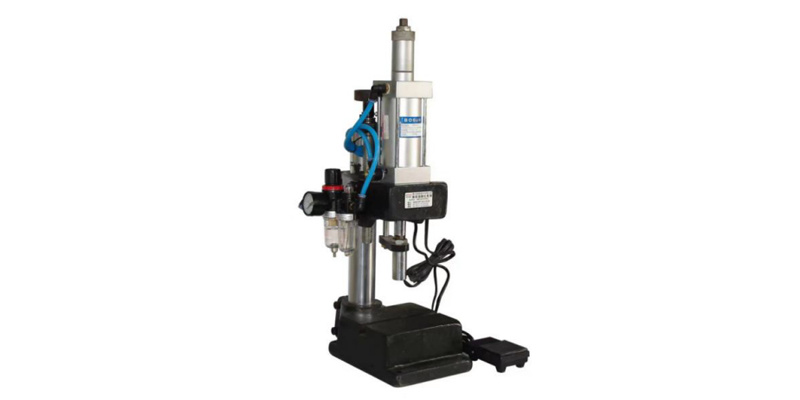

氣液聯動壓機-03
批量裝配時，考慮到精度和 一致性，也可以選用全自動 裝配。
1、當外徑小于或等于 6mm 堵頭時，可直接用合適的 硬質合金鉆鉆取， 并且將工藝孔加大一個號。
2、當外徑大于 6mm 堵頭時，可分批次鉆取，然后 按照參數表把工藝孔加大一個號，從新裝配球漲式堵 頭即可。
3、在于高硬度和難以鉆取堵頭時，可選用電火花進行 拆卸
除了標準產品以外，我們也可以根據客戶的需求來定 制產品并為您提供獨特的解決方案。
