球漲式堵頭—KX-QD系列

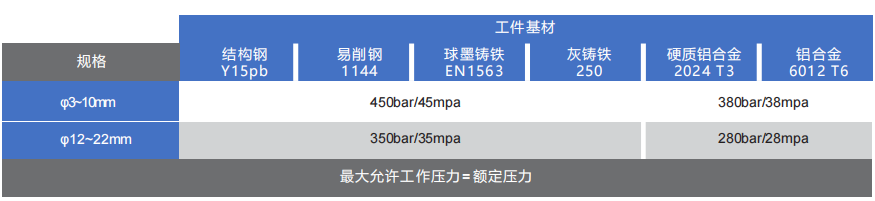

球漲式堵頭是由套筒和鋼球兩個部分組成的金屬部件，封堵時，把球漲式堵頭放入需要密封的孔中，選用合適的壓桿和輔助設備進行裝配。當鋼球被壓入套筒內部時，軸向應力轉變?yōu)閺较蚺蛎浶藭r，由套筒外圍環形槽齒被壓入工件材料中，從而得到永久關閉和密封。球漲式堵頭可用于調節和控制所有類型的流量，因為它可以承受高達 45mpa 的工作壓力，球漲式堵頭屬于金屬與金屬之間咬合性密封，無需攻絲，不用密封膠及墊圈，安裝步驟簡單，效率快、壓力高、防腐、耐高溫等優點。

液壓設備：控制系統、工程機械、泵、閥體等;

航天工業：著陸系統、飛行模擬系統等;

汽車行業：缸體、缸蓋、曲軸、凸輪軸、渦輪增壓器等;

燃油系統：燃油泵、高壓共軌等;

動力總成：變速箱、傳動軸、驅動軸、動力控制系統等;

工業設備：模具、潤滑系統、夾具設備等;

關于安裝

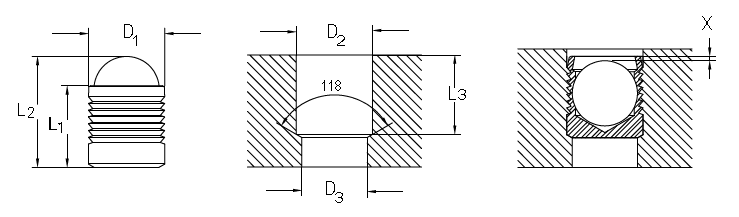

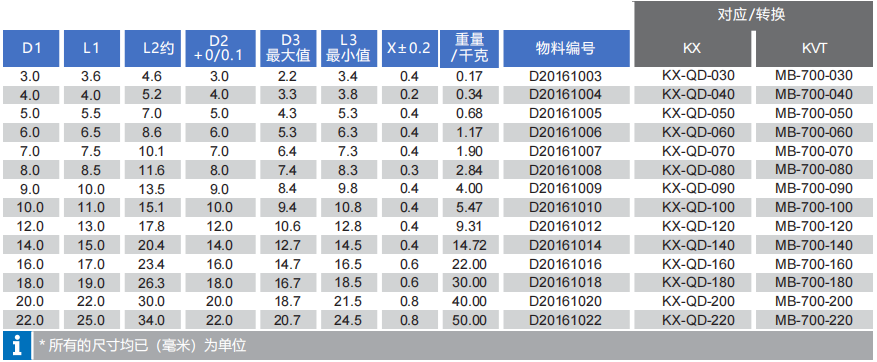

1、臺階孔的加工要求及公差必須按照參數表進行加工。

2、圓度誤差必須小于 t=0.05mm。

3、如有硬度高的工件，臺階孔加工粗糙度需滿足 Ra=6.3.

4、在加工臺階孔時避免縱向傷痕和槽線，否則會導致 泄露風險。

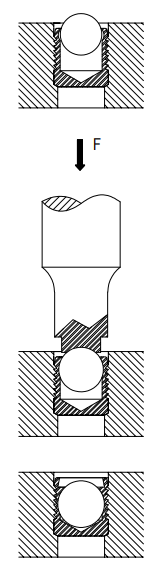

1、封堵時，把球漲式堵頭置入安裝孔中(保持球面向上)確保套筒上沿不能高于工件表面輪廓，然后借助手錘和合適的沖頭將鋼球壓入套筒內并低于套筒表面輪廓即可;如圖

2、如果工藝孔沒有臺階孔，或臺階孔的厚度不能滿足要求，需在安裝過程中對套筒的底部提供支撐，并確保安裝過程能正常進行。
